Материнская плата исполнена весьма качественно. Сразу бросается в глаза то, что с нее убрали блок питания.Компания Dream-Multimedia вновь обрадовала любителей sat tv, выпустив новинку — модель Dreambox dm 7020 s. На первый взгляд ресивер остался таким же, как и его предыдущий брат по цеху. Но это вовсе не так. Модернизация затронула внутреннюю часть ресивера Dreambox. И так заглянем внутрь ресивера и рассмотрим более детально, что же было изменено, а также поговорим о достоинствах и недостатках новой модели (фото 1).
фото 1
Материнская плата исполнена весьма качественно. Сразу бросается в глаза то, что с нее убрали блок питания. В Dreambox dm 7000 s плата была сделана в виде моноблока. Процессор остался без изменений — Set Top Box IBM PowerPC серии STB04500 (фото 2).
фото 2
фото 3

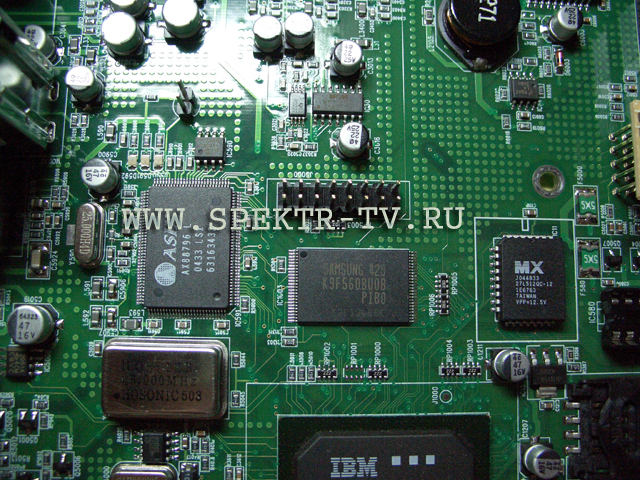

А вот flash память претерпела серьезную реорганизацию (фото 3). В Dreambox dm 7020 s стоит NAND flash фирмы Samsung K9F6508U объемом 32 Mb. Технология NAND предназначается для хранения данных на flash картах. Микросхемы флэш-памяти NAND являются всего лишь одним направлением из набора технологий изготовления электрически стираемых и программируемых запоминающих устройств (Eeprom). NAND память позволяет сохранять большие объемы информации, а ее низкая стоимость и достаточно высокая скорость работы делает ее еще более привлекательной.
С первого взгляда микросхема, как микросхема. Но это не так. На фото 4 видно некоторую схожесть во flash K9F2808U – это USB flash объемом 16 Mb. Инженеры dream-multimedia опять “убили двух зайцев”.
1- Увеличили объем flash памяти. Ведь все знают, что с напичканными всевозможными эмуляторами, плагинами и дополнениями основной памяти не хватало и приходилось использовать внешнюю USB flash
2- Сделали стартовый загрузчик (BootStarp) в OTP Eeprom (фото 5).
фото 4
фото 5
Поскольку центральный процессор имеет параллельную архитектуру (шина данных, адресная шина и .т .д ), он не сможет начать начальный процесс загрузки с последовательной NAND flash. 27L512 — это одноразово программируемая микросхема памяти объемом 64 Kb. Этого было вполне достаточно, чтобы уместить стартовый загрузчик, который вытаскивает ядро OS Linux с NAND flash в оперативную память и передает ядру управление. Дальше все функции чтения и записи во flash обеспечивает ядро системы. Приблизительно по такой схеме работает мульти-загрузчик FlashWizardPro.
Стоимость NAND памяти очень сильно отличается в меньшую сторону по сравнению с flash памятью параллельной организации. А потом очень много людей намучилось с испорченными загрузчиками в других моделях dreambox. Теперь надо очень сильно постараться, чтобы вывести из строя OTP Eeprom
Продолжим дальше. В спутниковом ресивере Dreambox dm 7020 s применяется совсем новый тюнер фирмы Philips (фото 6).
фото 6
Такой же тюнер используется и в младшей модели — Dreambox dm 500 s. Это обуславливается низким качеством тюнеров LG, которые стоят в моделях DM56XX и DM7000S.
Модель Dreambox dm 7020 s выполнена с одним тюнером, а вот Dreambox dm 7025 будет содержать уже два входных тюнера. Для разделения транспортных потоков (данных) применяется микросхема PLM Xilinx XC9572XL (фото 7). Внимание, прошивка этой микросхемы для модели Dreambox dm 7020 s содержит обработчик потоков только от одного тюнера. И к тому же схема управления LNB (фото 8) может обслуживать только один входной тюнер. Наверное, в Dreambox dm 7025 будет немного другая разводка печатной платы с учетом этих нововведений.
фото 7
фото 8
На фото 9 виден Video Selector, выполненный на микросхеме STV6412. Это законченное устройство, содержащее в себе различные коммутаторы и формирователи video стандартов.
Front Processor выполнен на микросхеме Atmega8535 фирмы Atmel (фото10). FP — необходимая составляющая часть dreambox. Чтобы не загружать основной процессор всякой рутиной мелочью (обработка команд пульта дистанционного управления, вывод информации на LCD экран, кнопки, дежурный режим, управление питанием в dreambox), все эти функции возложены на этот маленький, но весьма мощный микроконтроллер. Разъем на переднюю панель сделан на стандартных IDC штырьевых соединителях. Сломать его будет трудно.
фото 9
фото 10
Также хочется отметить отличное качество разъема CompactFlash (фото 11). В предыдущей моделе после нескольких раз установки СА карты, ножки на этом разъеме отламывались. Еще один плюс – это одновременная работа CF и жесткого диска. Перемычка на фото 11 позволяет выставлять Master/Slave устройств подключеных на ATA шину.
фото 11
На фото 12 видна плата аналоговой части модема, обратная сторона на фото 13. Для нас это не актуально, поскольку у нас нет заказа PPV программ по телефону, хотя если собрать пакет PPPD, то любители CardsSharing смогут напрямую без компьютера воспользоваться услугами доступа к интернет.
фото 12
фото 13

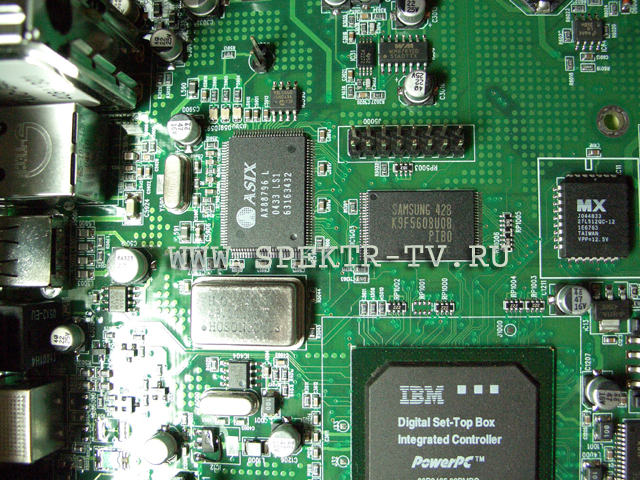

Сетевой интерфейс выполнен на очень распространенной микросхеме производства фирмы ASIX ax88796 10/100 enternet контроллер (фото 14). Эта микросхема уже применялась на моделях DM5620 и DM500. С обратной стороны материнской платы монтажа нет, за исключением емкостей, фильтров по питанию процессора (фото 15).
фото 14
фото 15
Теперь давайте взглянем на слабые места — передняя панель, а именно место установки LCD индикатора (фото 16). На Dreambox dm 7000 s при неумелом открытии верхней крышки корпуса велика вероятность разрыва эластичного кабеля. В Dreambox dm 7020 s эластичный кабель прижат скотчем к печатной плате, а разъем подключения к ресиверу сделан многожильным кабелем. IR диод (фото 17) и посадка микрокнопок осталась прежней. В новых партиях не попадались пока ресиверы с браком IR приемников.
фото 16
фото 17
На фото 18 виден многожильный шлейф подключения передней панели с материнской платой. Блок питания — это, наверное, всегда самое слабое место в любой техники. К этому устройству всегда должны быть предъявлены жесткие требования — надежность, запас по току, запас по перегрузкам.
фото 18
На фото 19 можно увидеть отдельный блок питания для Dreambox dm 7020 s, который устанавливается внутри рядом с материнской платой ресивера. Хотя сам блок питания сделан весьма хорошо, но все же совершенству нет предела. На фото 20 видны некоторые доработки в схемотехнике.
фото 19
фото 20
Корзина для жесткого диска установлена в стороне от процессора, что немаловажно для лучшего охлаждения. Установка жесткого диска не вызывает никаких неудобств, самое главное правильно согнуть 80 жильный шлейф, да именно 80 (фото 21)!
фото 21
Такое удачное расположение жесткого диска и блока питания позволяет легко обеспечивать длительную эксплуатацию ресивера (фото 22). В корпусе, в верхней крышке сделано очень большое количество вентиляционных щелей (фото 23).
фото 22
фото 23
Естественно, что такая модификация в части материнской платы очень сильно затронула программное обеспечение. Имиджи для Dreambox dm 7020 s значительно больше по объему. Среди первых команд, которые стали поддерживать новую модель стали — SF группа, проект Gemini, команда RuDream на момент написания статьи еще не выпускала свой релиз. Хотя многие ждут.
Сам процесс инсталляции нового имиджа не отличается от своих собратьев, но емкие имиджи лучше всего заливать по сети. Это сэкономит Ваше время.
Пульт управления не претерпел изменений.
В целом хочется сказать, что Dream-Multimedia сделала модернизацию, устранив болезни модели DM7000. Модель DM7020 удачное сочетание качества , возможностей и цены.
Вот и все на сегодня, нам остается ждать новых моделей и эксплуатировать то, что есть у каждого из нас.
Ярослав Севитский, spektr-tv.ru
